DAJCM452Q 45° Adjustable Elbow JIC Male – Metric Male + O Ring + Retaining Ring

  • DCompanyDME
  • AProduct RangeAdaptor
  • JCThread TypesJIC UNF
  • MConnection TypeMale
  • 4Adaptor Structure45° Elbow
  • 52Thread TypesMetric
  • QConnection TypeMale + O Ring + Retaining Ring
  • DME&JDE Code: DAJCM452Q
  • Product Type: hydraulic adaptor
  • Standard: JIC and SAE-ORB
  • Structure: 45° Elbow
  • Connection Type: Adjustable Male × Male
  • Thread Types: UNF × Metric
  • Sealing Method: O Ring + Retaining Ring
Technical Data of DAJCM452Q
  • -04
  • -06
  • -08
  • -10
  • -12

* Filter the F1 Thread through selecting the -XX options

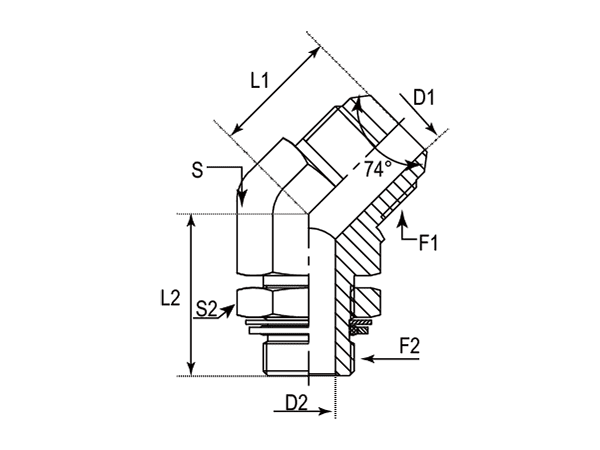

A drawing of DAJCM452Q hydraulic adaptor.
- Part Number F1 (Thread) F2 (Thread) D1 D2 L1 L2 S S1
- - UNF Metric mm mm mm mm mm mm
-01 DAJCM452Q-0410 7/16"-20 M10X1 4.37 3.00 18.00 26.50 11.11 14.00
-01 DAJCM452Q-0412 7/16"-20 M12X1.5 4.37 4.00 21.00 29.00 14.00 17.00
-06 DAJCM452Q-0614 9/16"-18 M14X1.5 7.54 7.50 21.50 28.00 14.00 19.00
-06 DAJCM452Q-0616 9/16"-18 M16X1.5 7.54 7.00 22.00 33.00 19.00 22.00
-08 DAJCM452Q-0816 3/4"-16 M16X1.5 9.93 9.00 25.00 33.00 19.00 22.00
-08 DAJCM452Q-0818 3/4"-16 M18X1.5 9.93 9.00 25.00 33.00 19.05 24.00
-08 DAJCM452Q-0822 3/4"-16 M22X1.5 9.93 12.00 27.00 38.00 22.00 27.00
-10 DAJCM452Q-1018 7/8"-14 M18X1.5 12.29 10.50 28.50 34.50 22.00 24.00
-10 DAJCM452Q-1022 7/8"-14 M22X1.5 12.29 12.00 28.50 38.00 22.00 27.00
-12 DAJCM452Q-1222 1-1/16"-12 M22X1.5 15.47 14.00 33.00 41.50 27.00 27.00
-12 DAJCM452Q-1227 1-1/16"-12 M27X2 15.47 15.00 32.50 44.00 27.00 32.00
