DFL6 Split Flange SAE Code 62

  • DCompanyDME
  • FLProduct RangeFlange
  • 6Flange SeriesSAE Code 62
  • DME&JDE Code: DFL6
  • Product Type: flange
  • Flange Type: split flange
  • Connection Type: Flange Code 62
Technical Data of DFL6
  • -08
  • -12
  • -16
  • -20
  • -24
  • -32

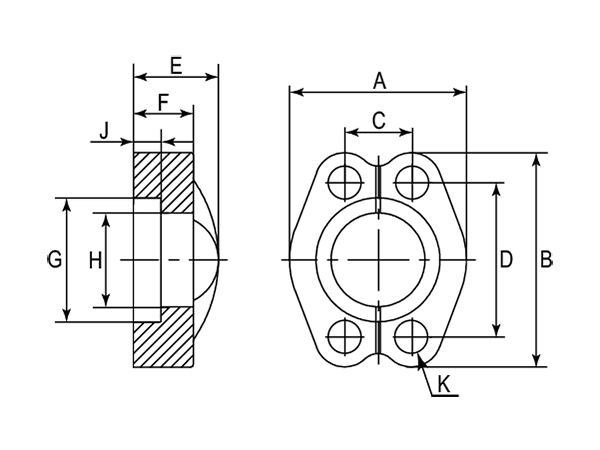

A drawing of DFL6 hydraulic flange fitting.
- Part Number Flange Size A B C D E F G H J K
- - - mm mm mm mm mm mm mm mm mm mm
-01 DFL6-08 0.5 22.6 56.4 40.49 22.4 15.7 32.54 24.6 7.24 8.7 9.12
-12 DFL6-12 0.75 29 71.4 50.8 28.4 19.1 42.06 32.5 8.26 10.3 11.91
-16 DFL6-16 1 33.8 81 57.15 33.3 23.9 48.41 38.9 9.02 11.9 13.89
-20 DFL6-20 1.25 37.6 95.3 66.68 38.1 26.9 54.76 44.7 9.78 13.5 15.88
-24 DFL6-24 1.5 46.5 112.8 79.38 42.9 30.2 64.29 51.6 12.07 16.7 18.26
-32 DFL6-32 2 55.9 133.4 96.82 52.3 36.6 80.16 67.6 12.07 19.8 22.23
