TP-DANPM1091-BPF Test Point NPTF Male - NPSM Swivel Female with BSP Gage Port

  • TP Test Point
  • DCompanyDME
  • AProduct RangeAdaptor
  • NPThread TypesNPTF
  • MConnection TypeMale
  • 1Adaptor StructureStraight
  • 091Connection TypeNPSM Swivel Female
  • BPFAccessoryBSP Female Gage Port
  • DME&JDE Code: TP-DANPM1091-BPF
  • Product Type: hydraulic adaptor
  • Standard: Test Point Adaptor
  • Structure: Straight
  • Connection Type: Male × Swivel Female × Female
  • Thread Types: NPTF × NPSM × BSP Gage Port
Technical Data of TP-DANPM1091-BPF
  • -06

* Filter the F1 Thread through selecting the -XX options

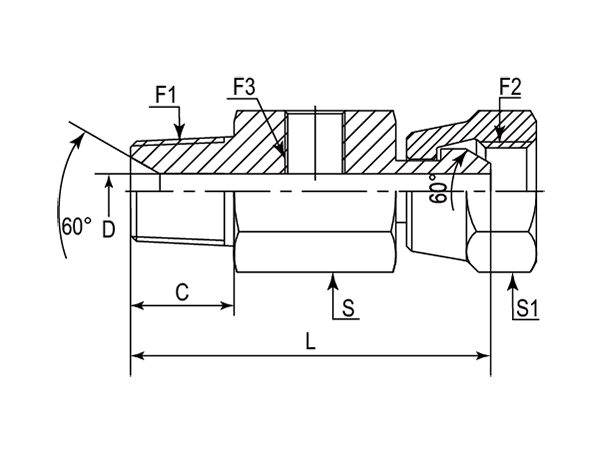

A drawing of TP-DANPM1091-BPF hydraulic adaptor.
- Part Number F1 (Thread) F2 (Thread) F3 (Thread) C D L S S1
- - NPTF NPSM BSPP mm mm mm mm mm
-01 TP-DANPM1091-BPF-060602 3/8"-18 3/8"-18 1/8"-28 14.22 8.13 44.63 25.40 22.23
